【施工実績】明石市コミュニティセンター 天吊りエアコン新設工事
明石市内のコミュニティセンターにて、天吊り形パッケージエアコンの新設工事を実施しました。本工事では、構造躯体へのコア穿孔、冷媒配管ルートの新設、外壁側スリムダクト仕上げ、室外機の安全設置までを一貫して施工しています。
◆ コンクリート躯体へのコア穿孔作業
室内機設置位置に合わせ、コンクリート壁へ冷媒配管およびドレン配管を通すためのコア穿孔を行いました。
【施工ポイント】
- レーザー墨出し器を用いて室内外の芯合わせを正確に実施
- 周囲の設備への干渉確認を事前に実施
- 粉塵飛散防止のため、集じん機併用にて湿式コアドリルを使用
- 配管径および断熱材を考慮した適正サイズで穿孔
コンクリート躯体への穴あけでは、鉄筋位置の確認を行い、構造体への影響を最小限に抑えた施工を徹底しました。
◆ 冷媒配管・ドレン配管の敷設
穿孔部より、冷媒配管（液管・ガス管）、ドレン配管を立ち上げ、天井懐内から室内機までのルートを確保しました。
【使用材料例】
- 冷媒配管：銅管ペア（保温材付）
- ドレン配管：VP管またはドレンホース
- 支持金物：インサート・吊りバンド等
断熱材の継ぎ目は防露処理を徹底し、結露リスクが発生しやすい箇所には追加保温を実施しています。
◆ 外壁側スリムダクトによる化粧仕上げ
外部に露出する配管は、耐候性の高いスリムダクトにて化粧仕上げを行い、美観性とメンテナンス性を両立しました。
【ポイント】
- 屋外環境に適したUV対策仕様
- 曲がり角部は既製エルボで処理し、雨水侵入を防止
- 壁面への固定はステンレスビスにて施工
◆ 室外機据付および固定金具による転倒防止対策
室外機は建物外部スペースへ設置し、転倒防止金具を用いて確実に固定しました。公共施設のため、人の往来が多い環境を考慮し、安全性を最優先に施工しています。
【施工内容】
- 据付架台の水平レベル調整
- アンカーボルトによる強固な固定
- 転倒防止金具の設置で地震・強風対策を強化
設置後、冷媒管のフレア接続、真空引き、冷媒漏えいチェックを行い、正常動作を確認しています。

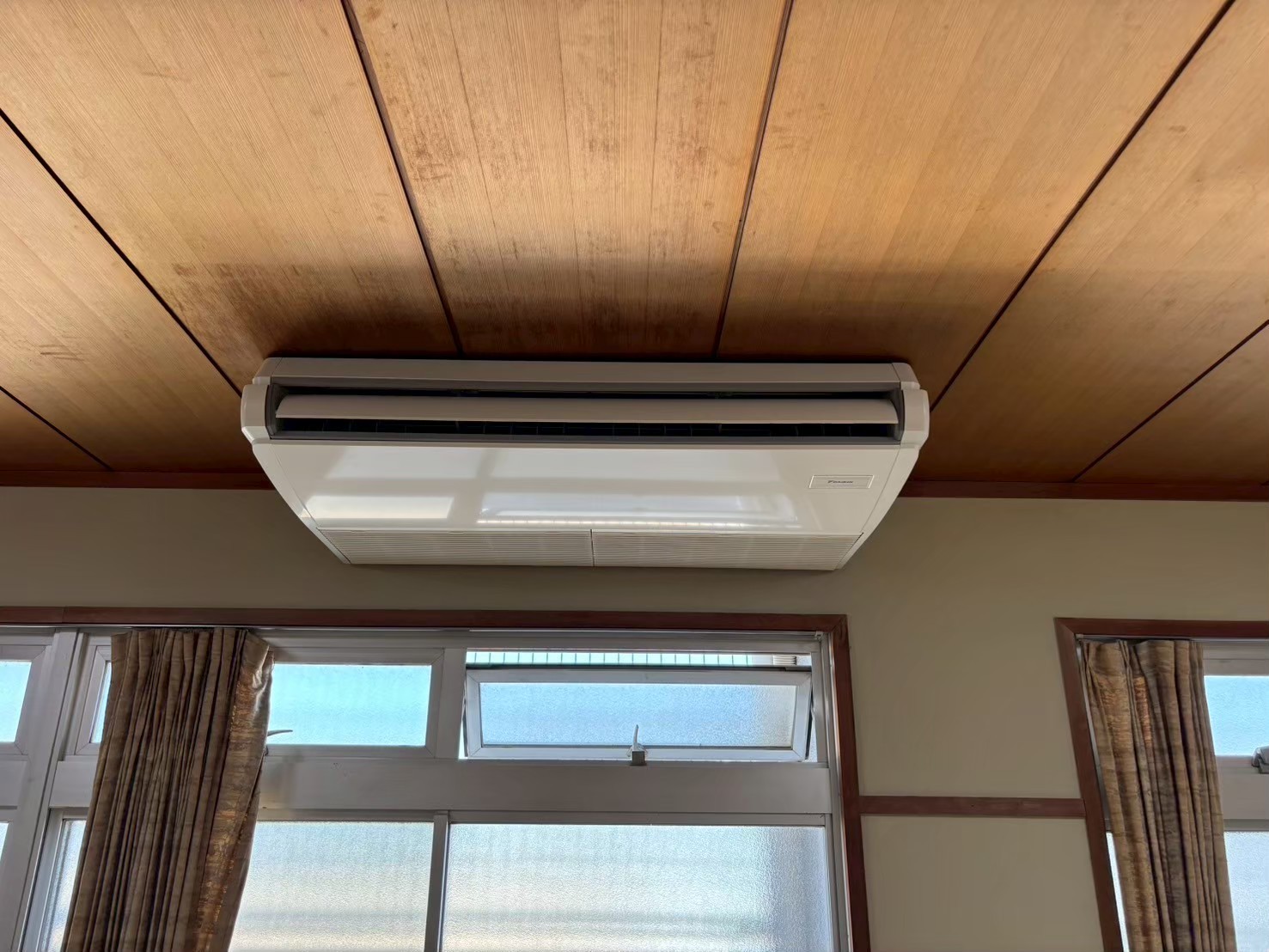

◆ 施工完了
全工程が滞りなく完了し、天吊りエアコンの運転試験でも良好な数値を確認しました。今後も公共施設や商業施設など、多様な建物環境に応じた空調設備工事に対応してまいります。
